Montáž rolovacej garážovej brány ETILA ROLLO

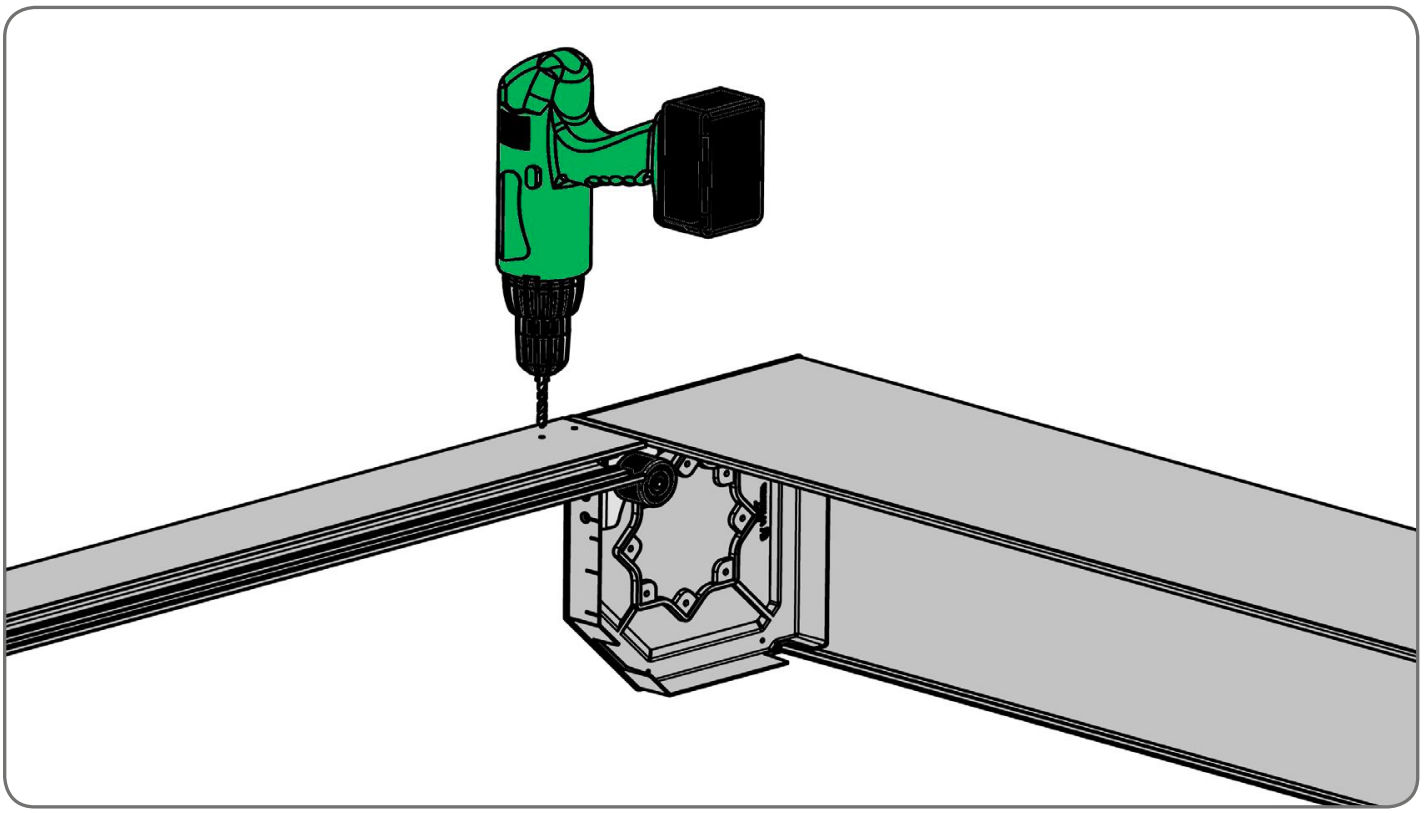

Nasuňte vodiace lišty k bočnici boxu a vyvŕtajte otvory na miestach ich spojenia.

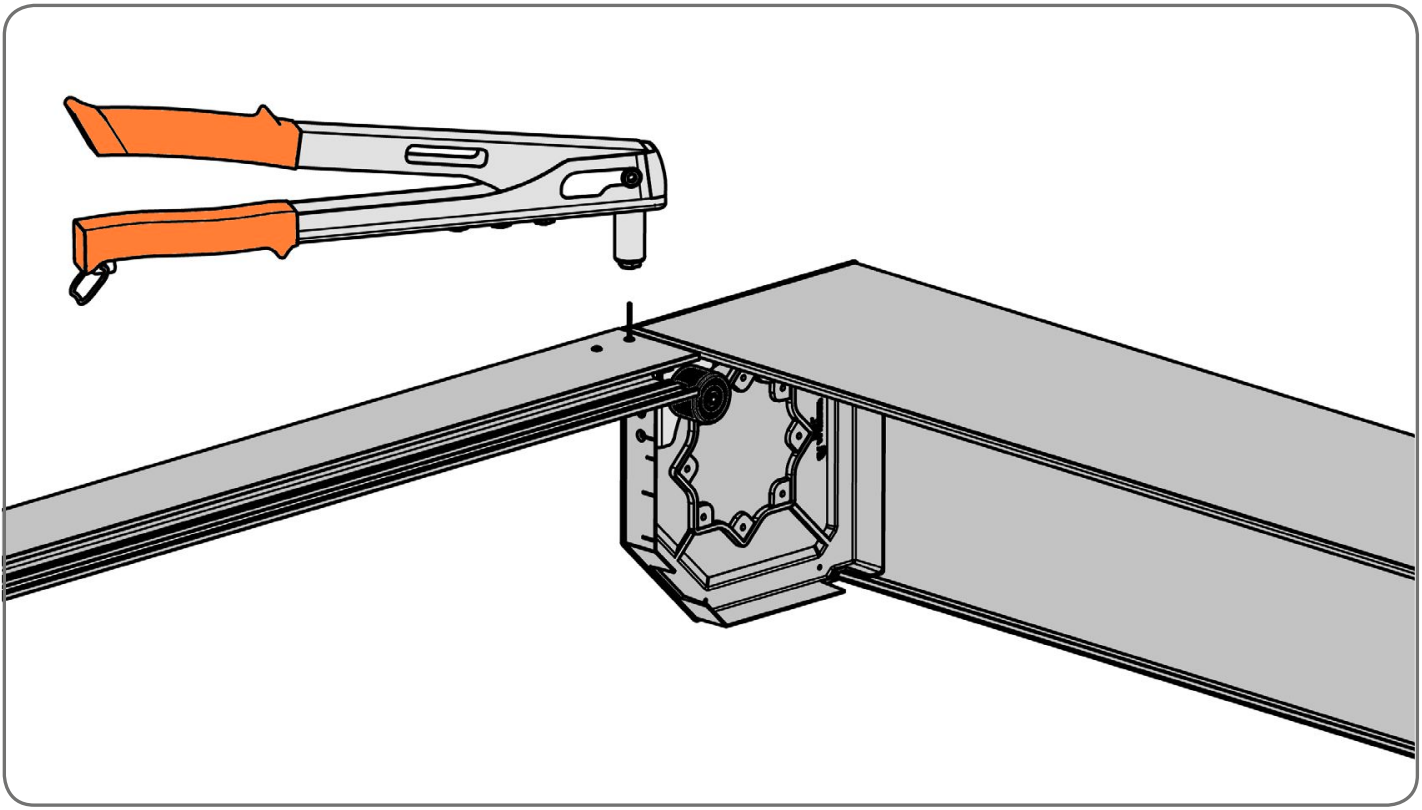

Pomocou skrutkovača alebo nitovacích klieští pevne spojte vodiace lišty s bočnicami boxu. Spoje musia byť pevné a bez vôle.

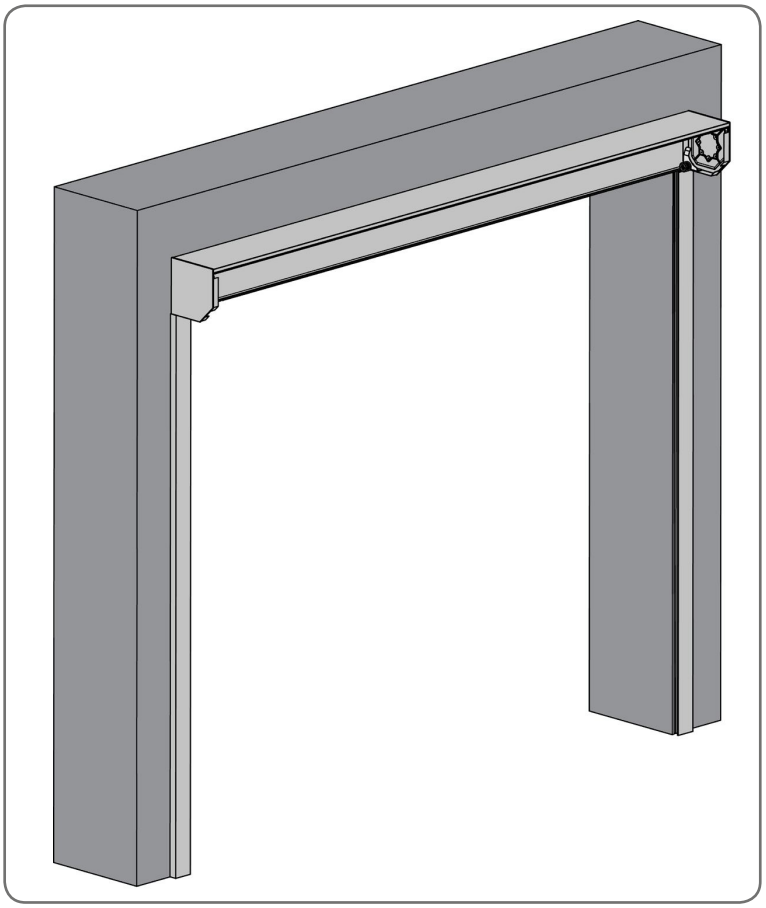

Rovnomerne zdvihnite celú zostavu (vodiace lišty + prázdny box) a priložte ju k stavebného otvoru. Pri zdvíhaní pracujte vždy aspoň v dvojici.

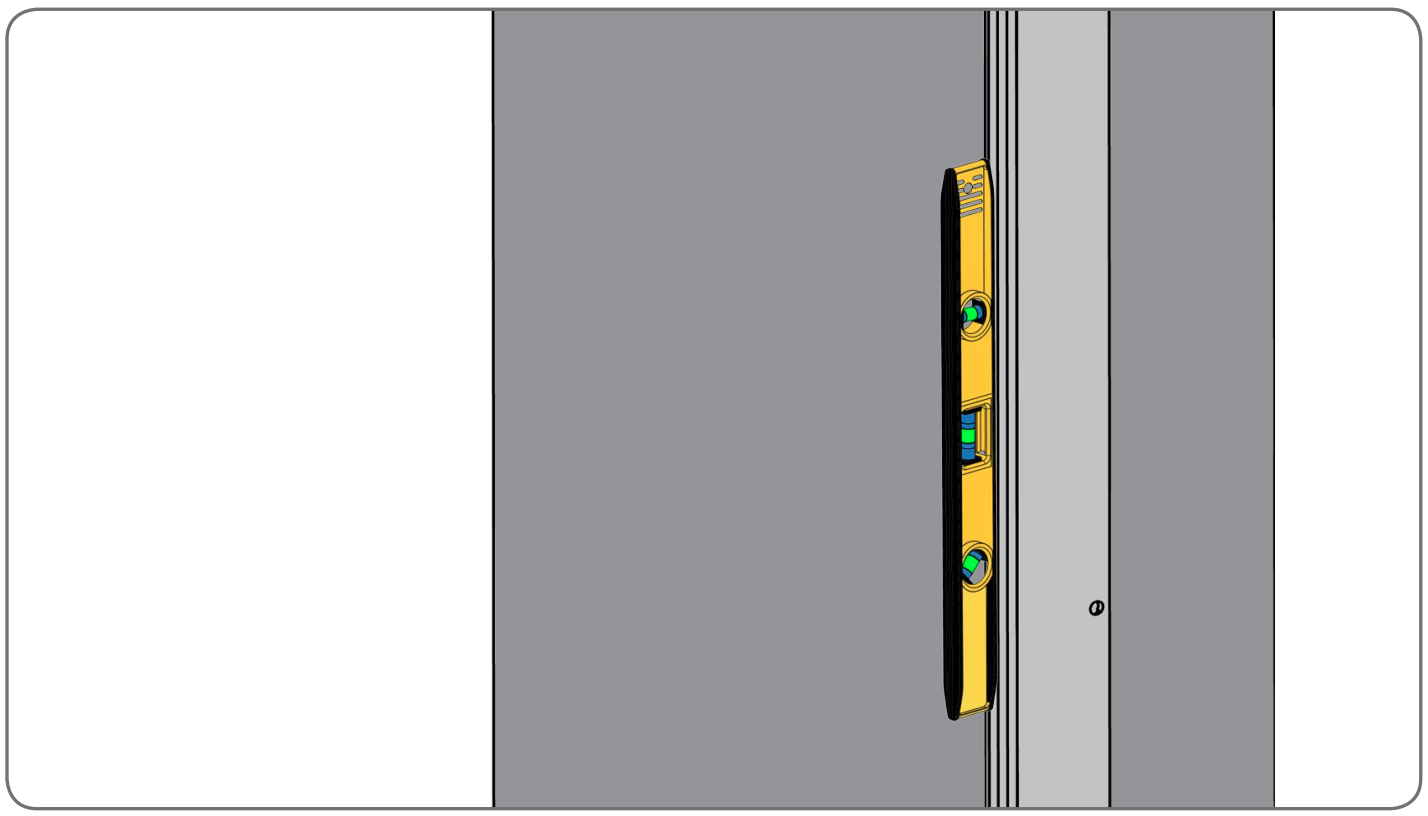

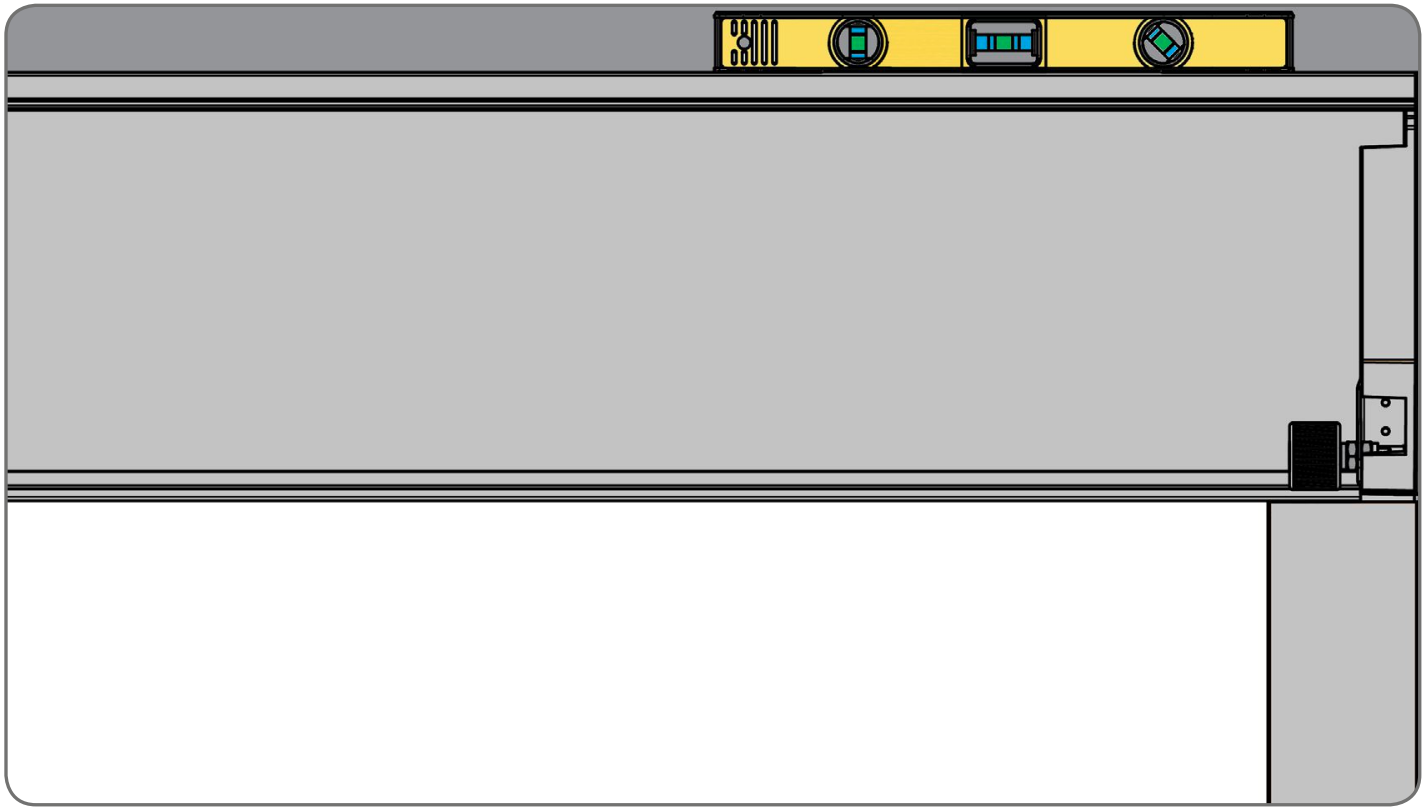

Pomocou vodováhy skontrolujte, že box je umiestnený presne horizontálne a obe vodiace lišty sú presne zvislo. Odchýlka od rovín spôsobí nesprávny chod brány a zvýšené opotrebenie komponentov.

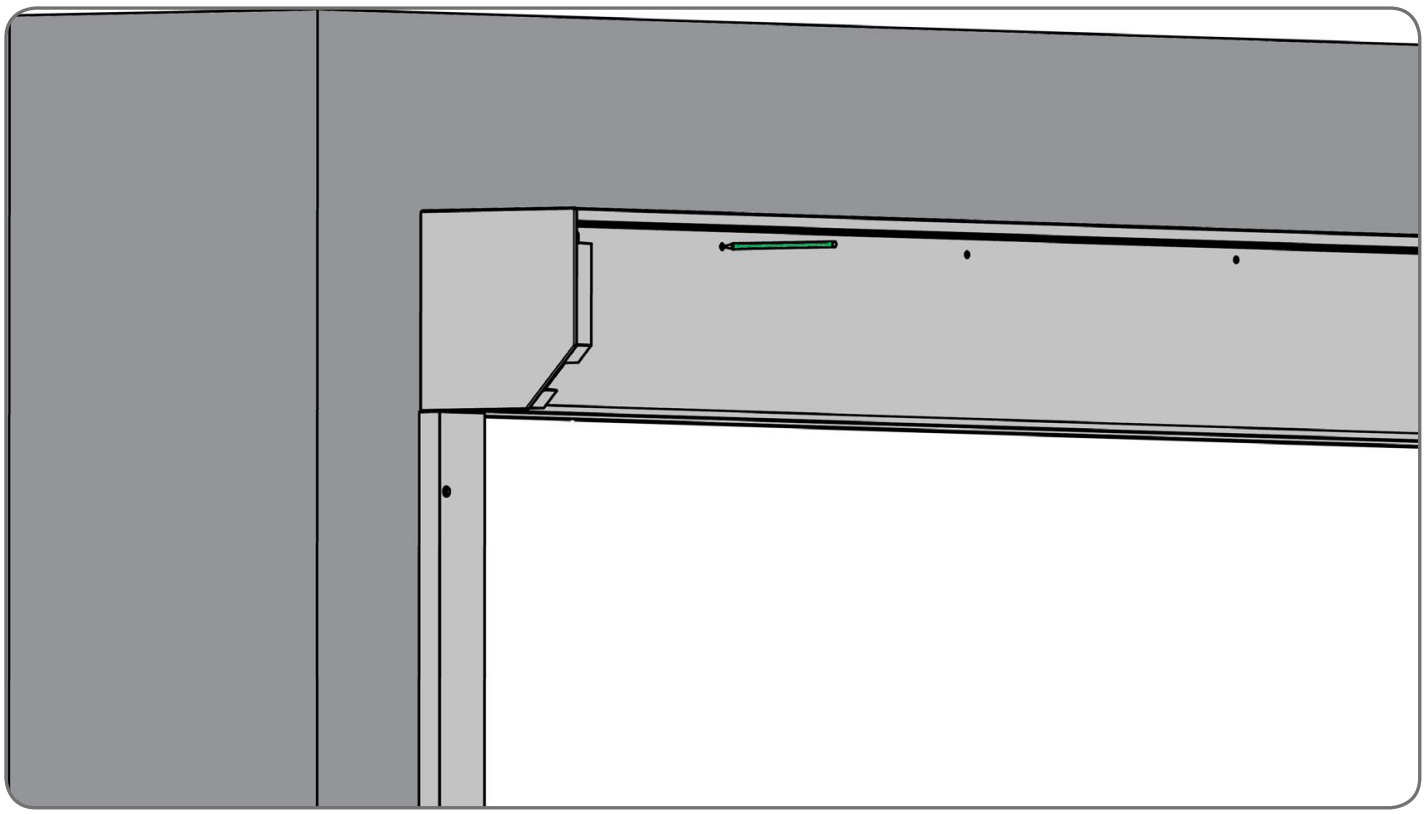

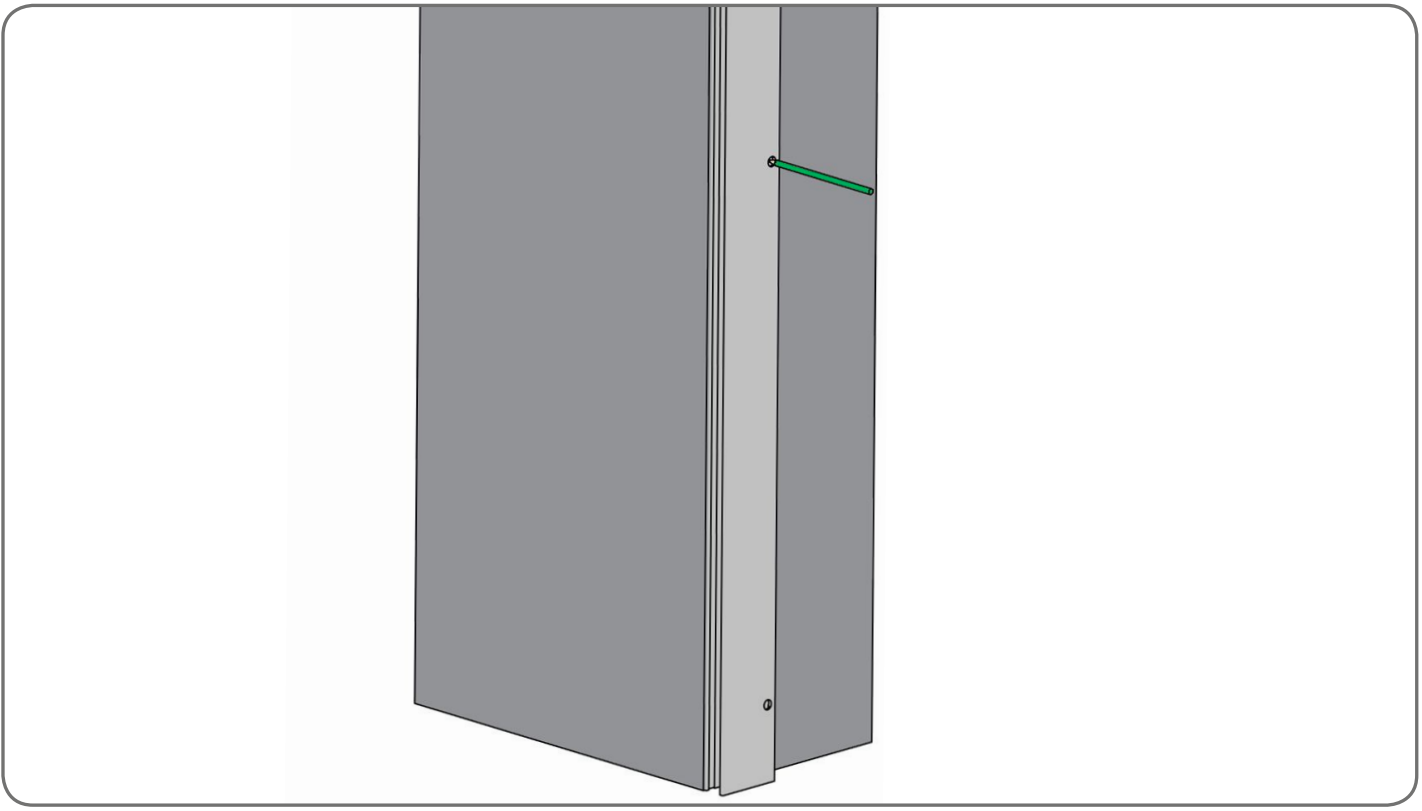

Ceruzkou alebo značkovačom označte na stene a nadpraží všetky miesta, kde bude brána ukotvená. Skontrolujte, že otvory v konštrukcii zodpovedajú označeným miestam.

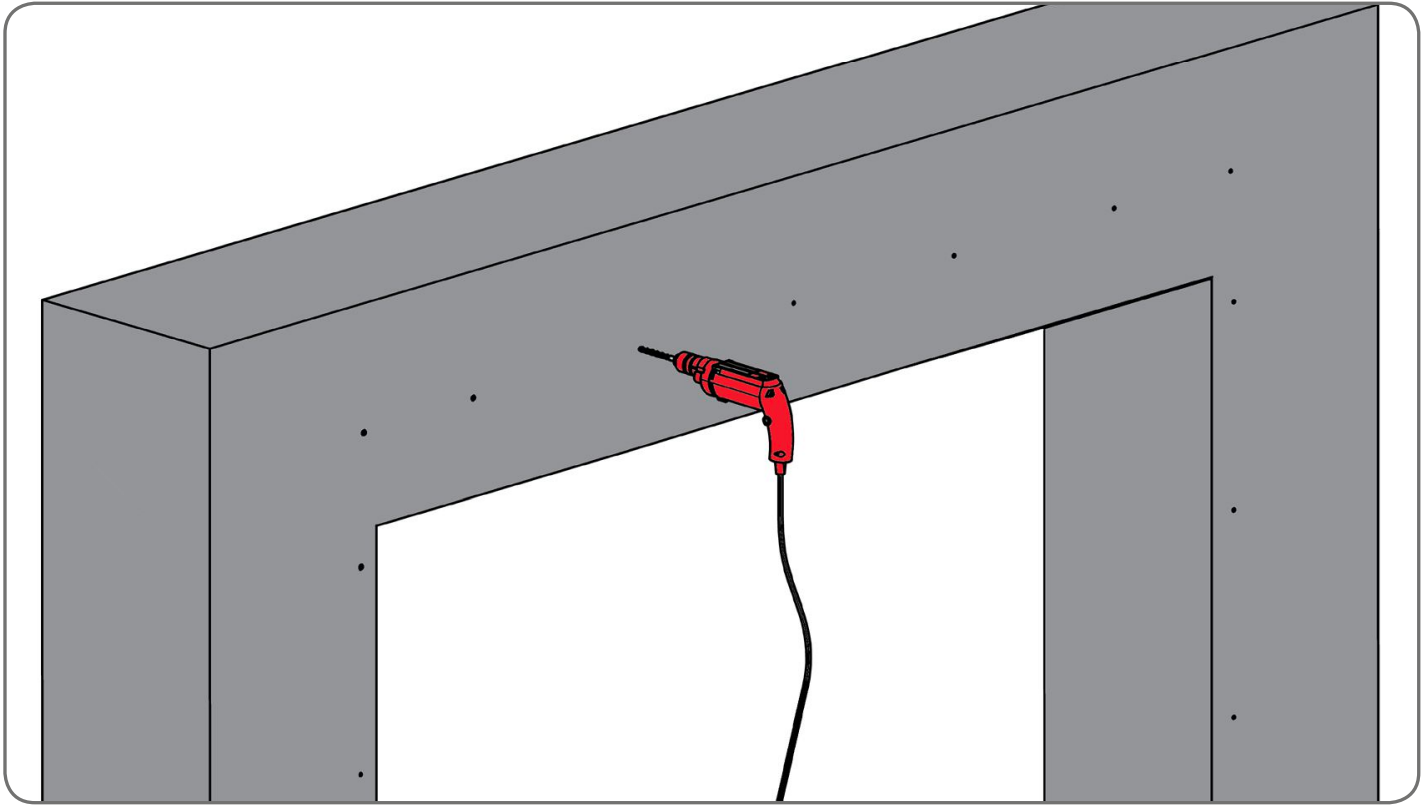

Odložte zostavu nabok a vyvŕtajte otvory na všetkých označených miestach. Priemer a hĺbku vyvŕtaného otvoru určtte podľa zvoleného kotviaceho materiálu a podkladu (betón, tehla, pórobetón, oceľ, drevo).

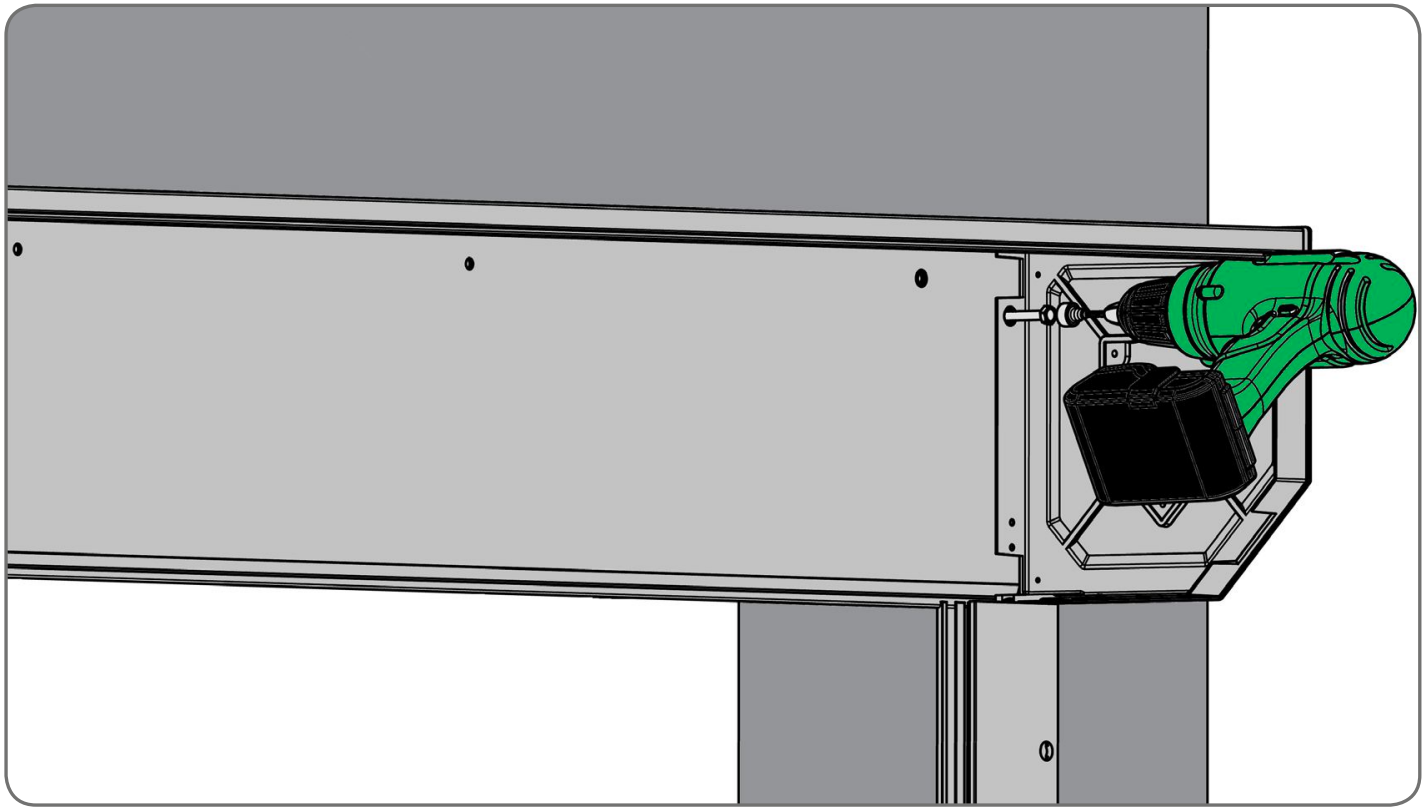

Priložte celú zostavu späť k otvoru, znova skontrolujte vodorovnú a zvislú polohu vodováhou a priskrutkujte konštrukciu k stene a nadpraží.

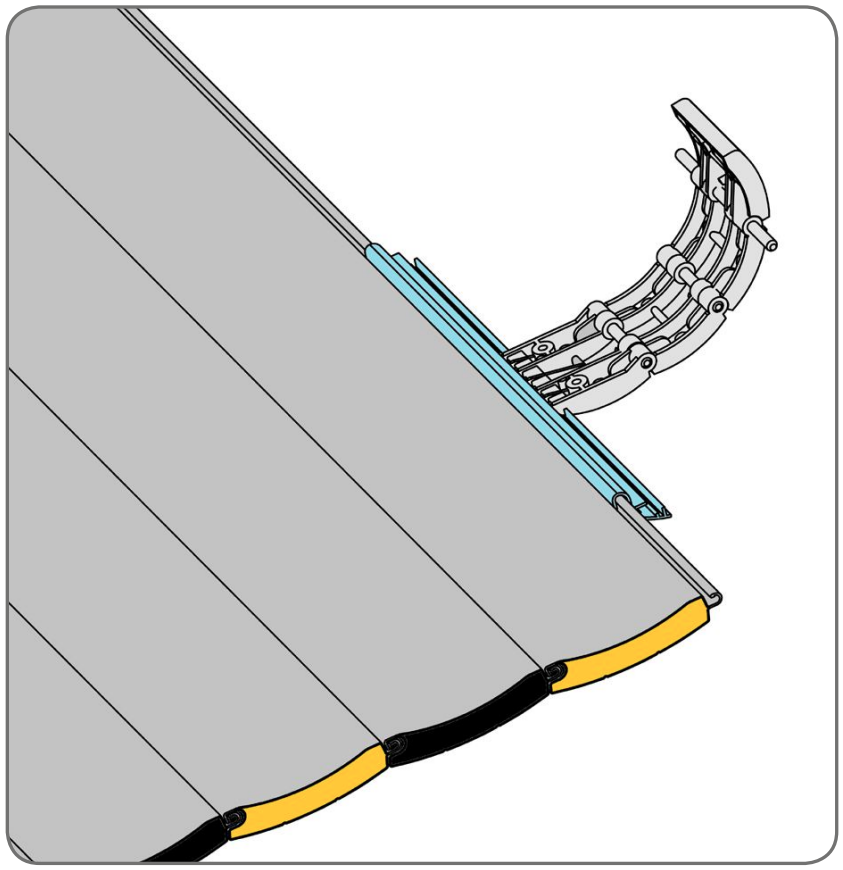

Nasuňte pružné závesy na prvú (hornú) lamelu nábalu brány. Počet závesov závisí od šírky a hmotnosti brány – riaďte sa výrobnou dokumentáciou.

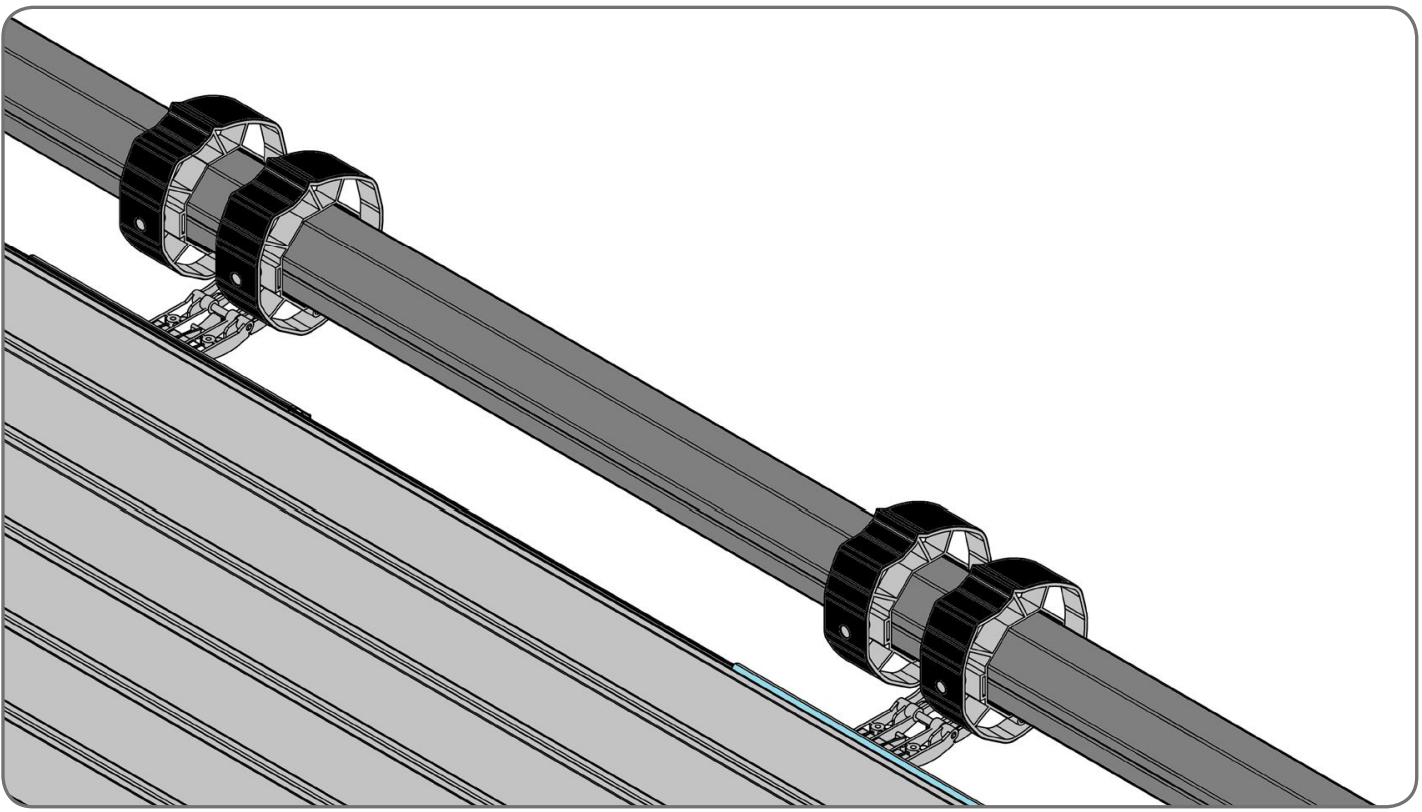

Zasuňte pružné závesy do otvorov na navíjacej hriadeli a pevne ich zafixujte. Závesy musia byť rovnomerne rozmiestnené po celej šírke hriadele bez vôle.

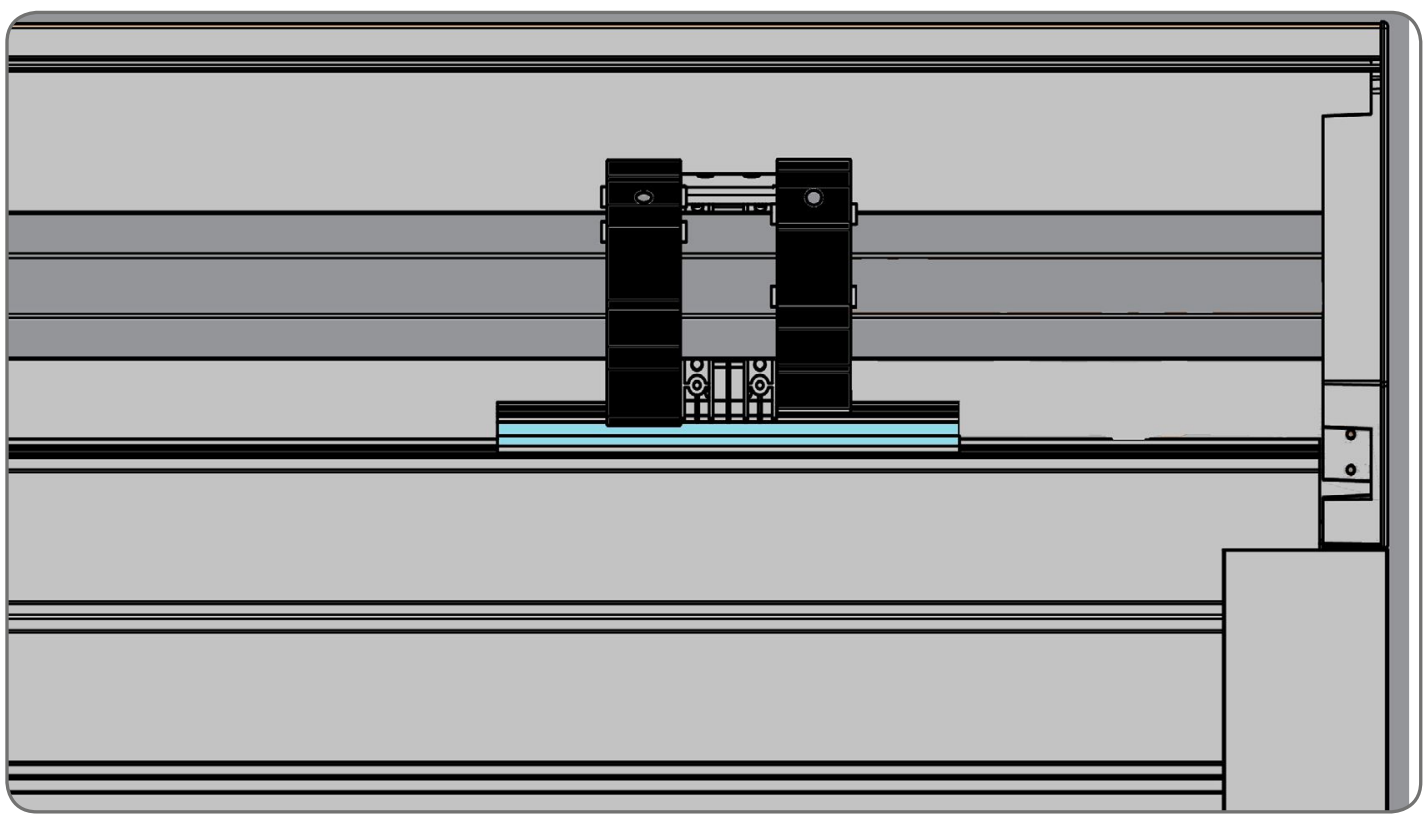

Skontrolujte, že lamely sú presne vycentrovaná voči vodiacim lištám na oboch stranách. Nábal musí byť umiestnený symetricky, aby sa lamely navíjali rovnomerne bez zasekávania.

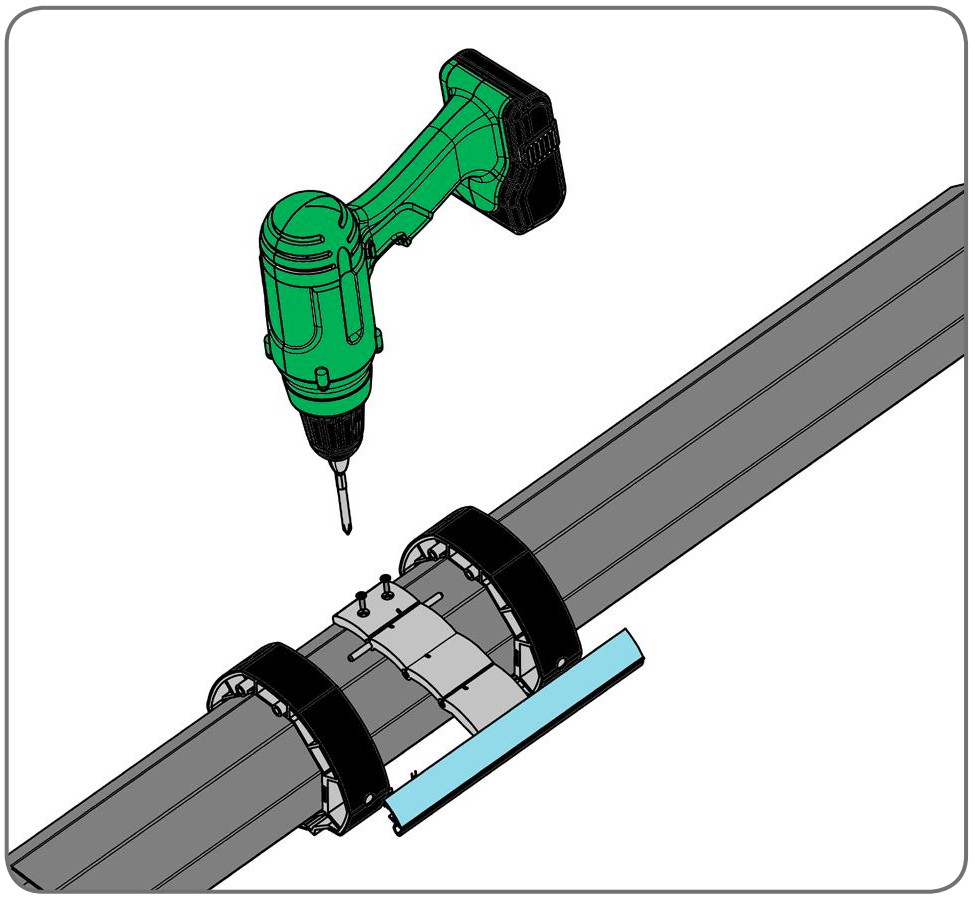

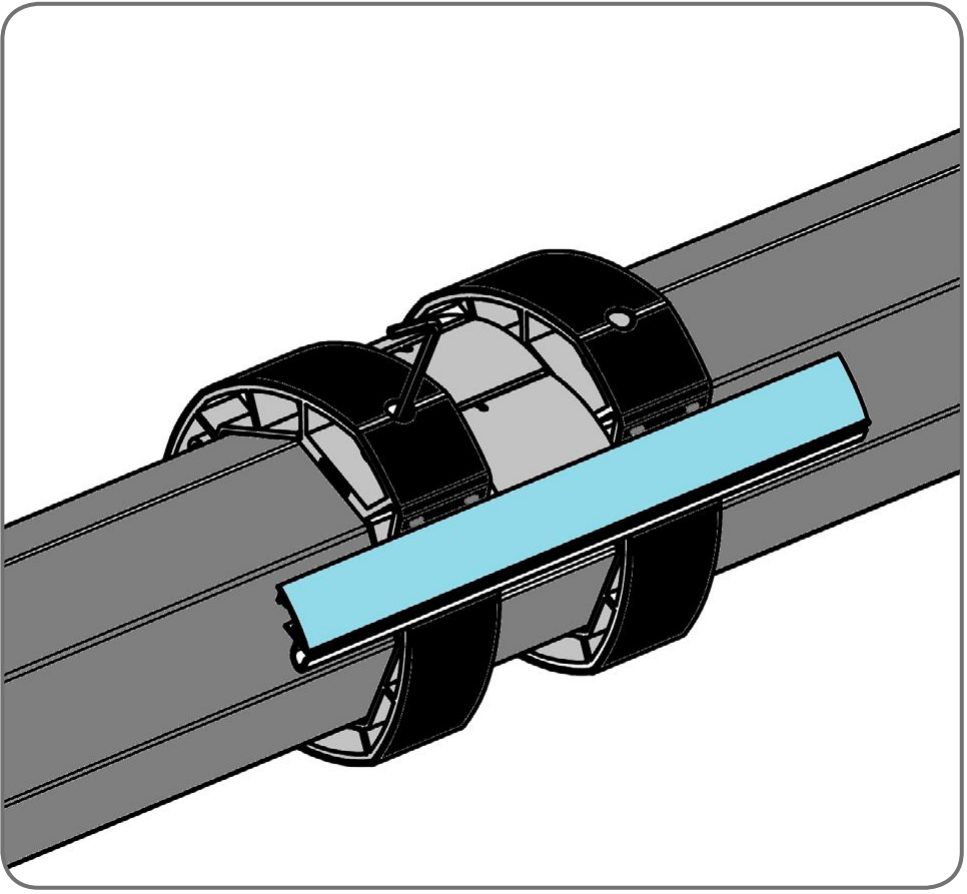

Nasaďte plastové objímky na hriadeľ a zaistite ich polohu. Následne priskrutkujte pružné závesy pevne k navíjacemu hrideľu. Všetky spoje musia byť dotiahnuté bez vôle.

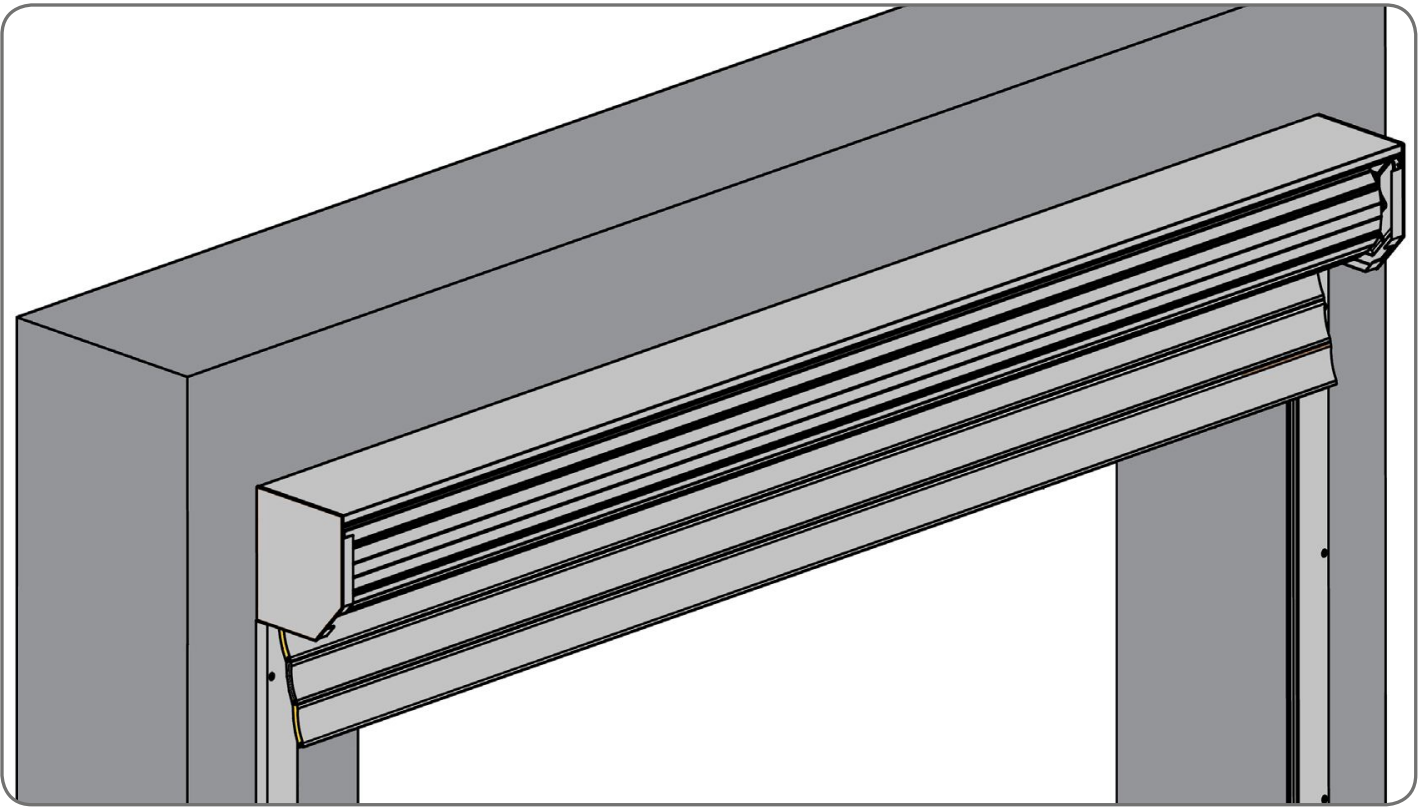

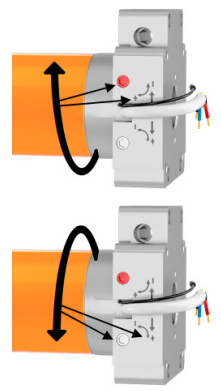

Pomocou montážneho kábla zapnite elektromotor a nechajte nábalovú sadu navinúť na hriadeľ. Navíjajte dovtedy, kým sa posledná (spodná) lamela nezastaví tesne pod boxom – takto je pripravená na zasunutie do vodiacich líšt.

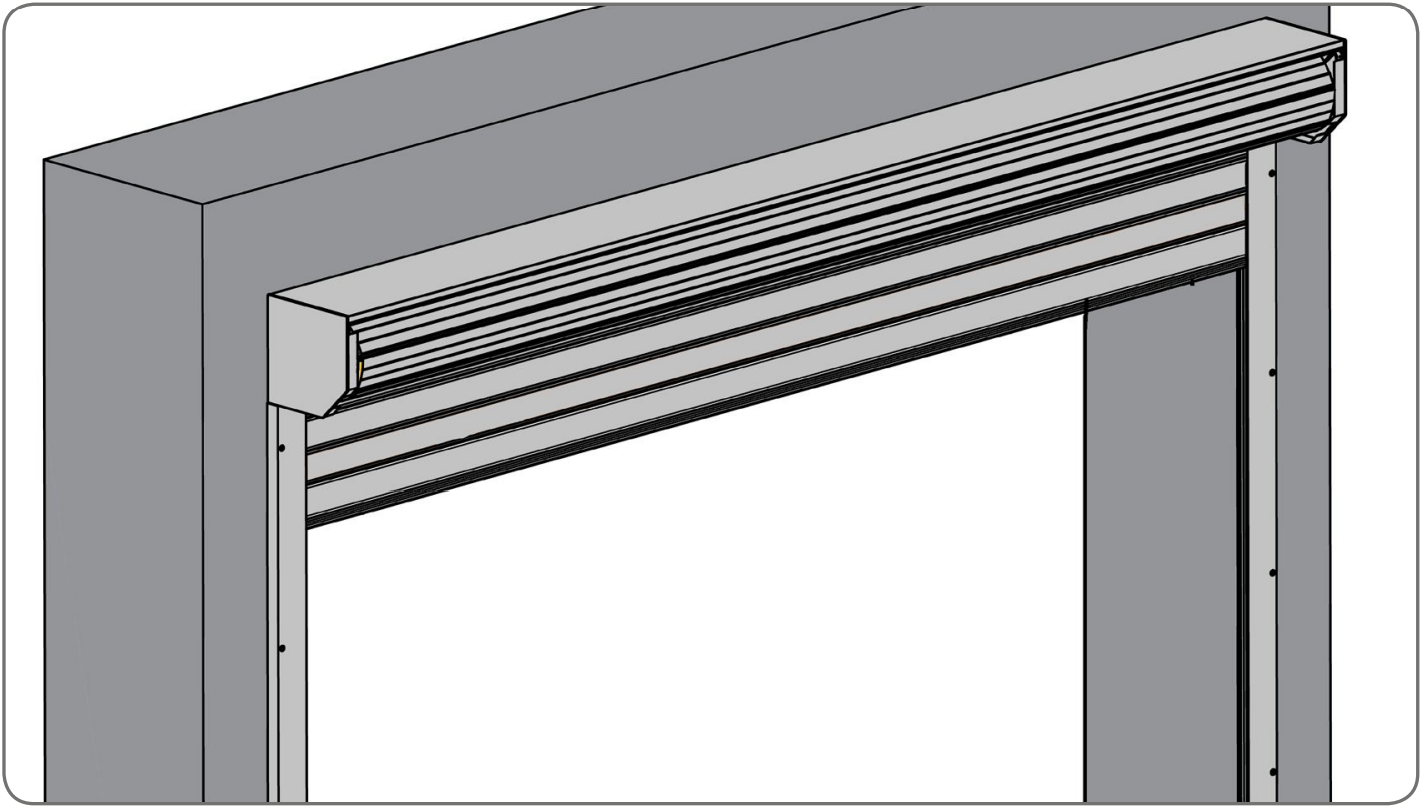

Opatrne ručne zasuňte lamely (spodnú lištu nábalovej sady) do vodiacich líšt na oboch stranách. Dbajte na to, aby lamely správne sadli do drážok líšt po celej šírke brány.

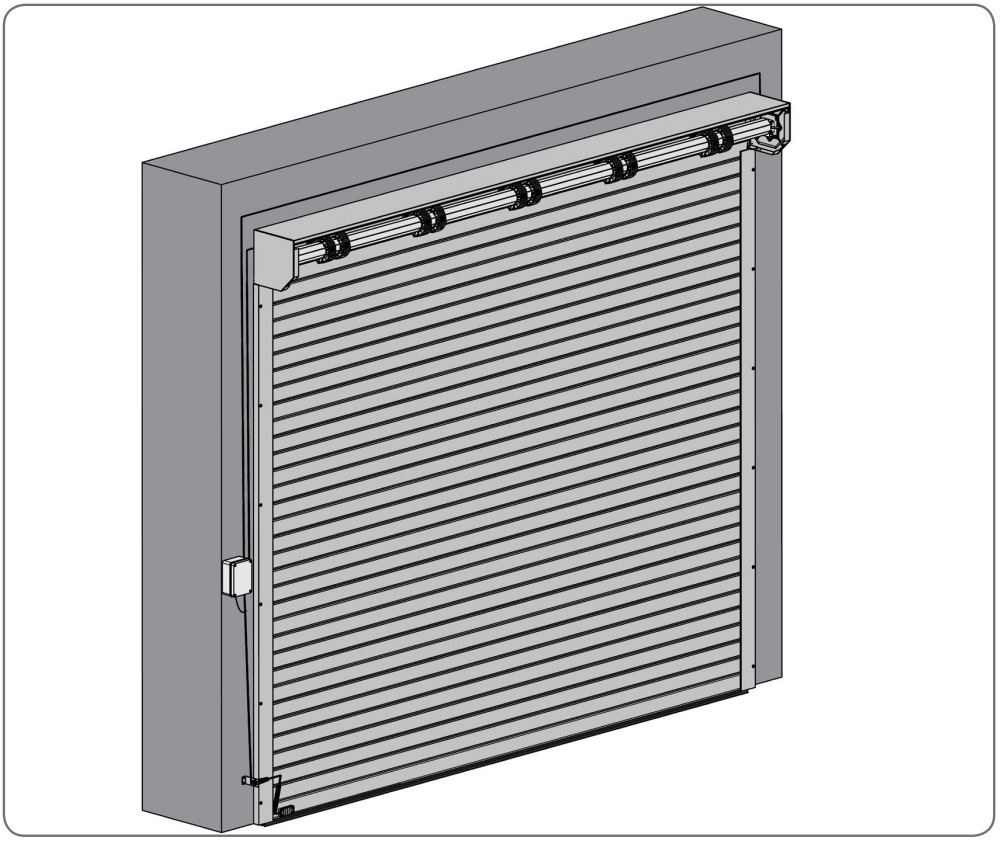

Nastavte dolnú a hornú koncovú polohu pohonu. Dolná koncová poloha (smer zatvárania – nadol) je správne nastavená vtedy, keď sa pružný záves brány po úplnom zatvorení dotlačí do zadnej časti boxu. Horná koncová poloha musí zaručiť, že spodná lišta zostáva vo vodiacich lištách aj v plne otvorenom stave.

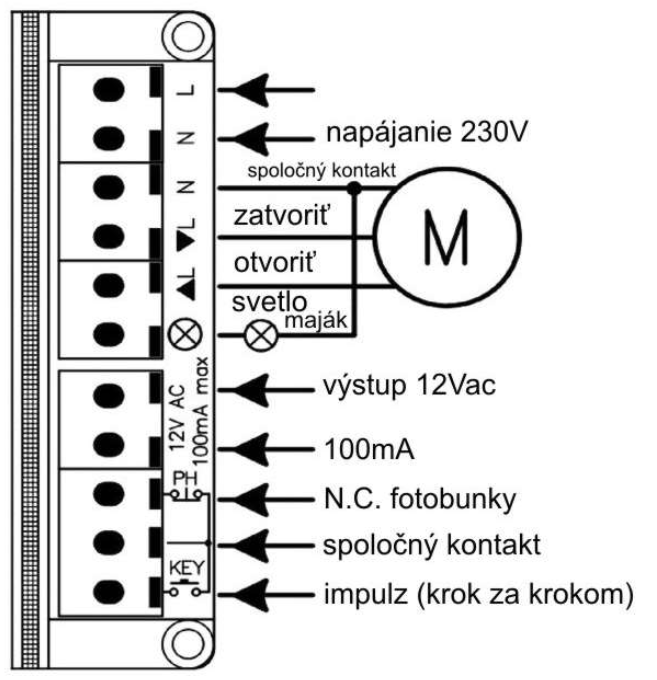

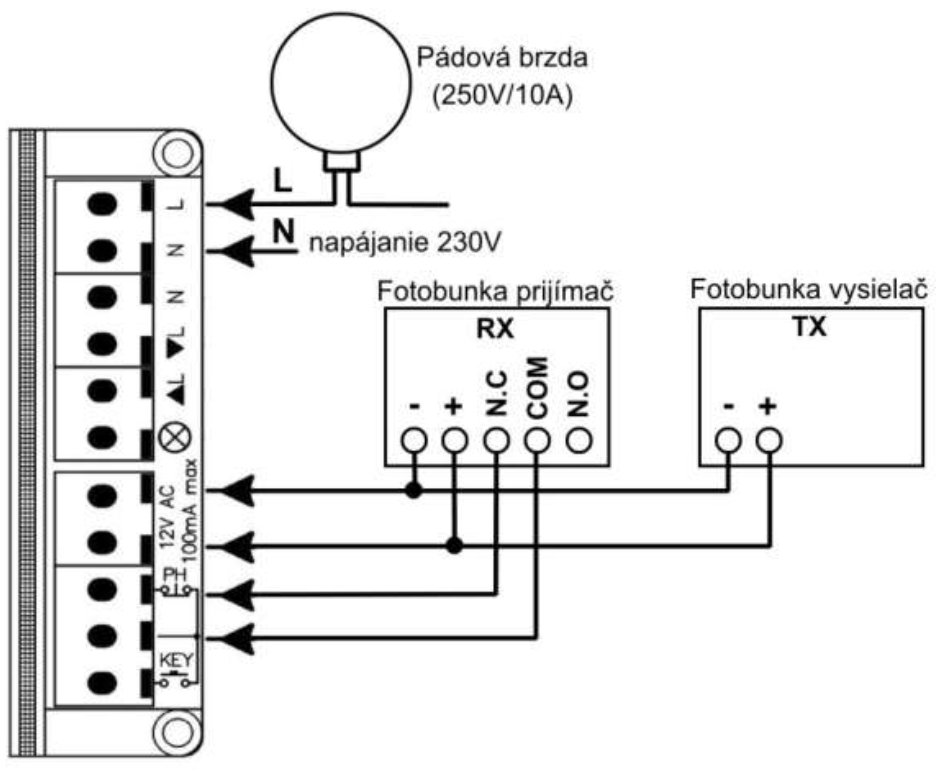

Pripojte riadiacu elektroniku, ovládacie zariadenia (tlačidlá, diaľkový ovládač) a bezpečnostné prvky (fotobunky, laserové zábrany) podľa príslušných elektrických schém. Ide o voliteľné príslušenstvo.

Vykonajte niekoľko skúšobných cyklov otvorenia a zatvorenia brány. Overte správnosť nastavenia oboch koncových polôh. Skontrolujte funkčnosť všetkých bezpečnostných prvkov – fotobuniek, optickej hrany a núdzového zastavenia.

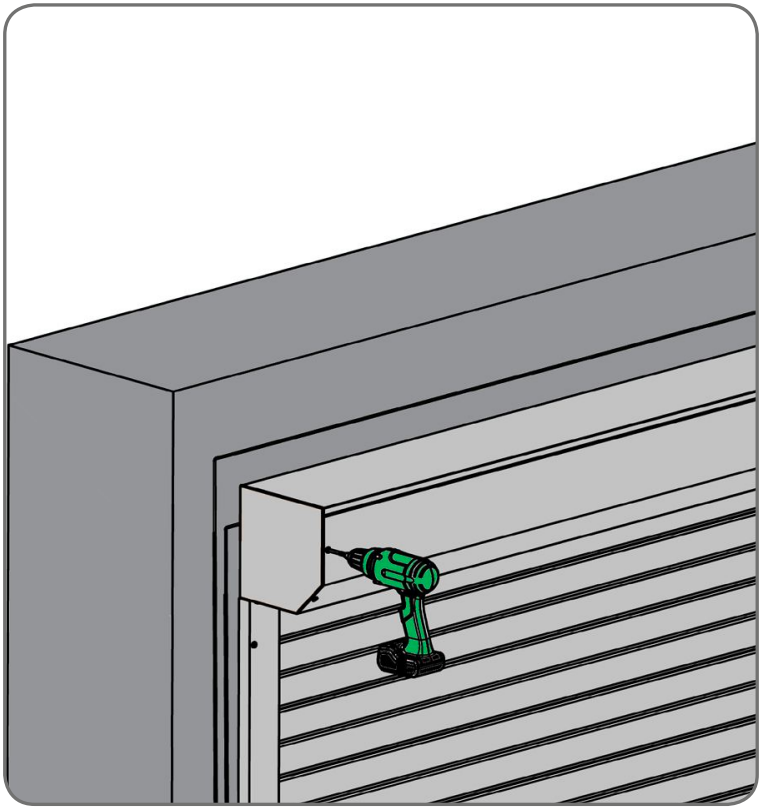

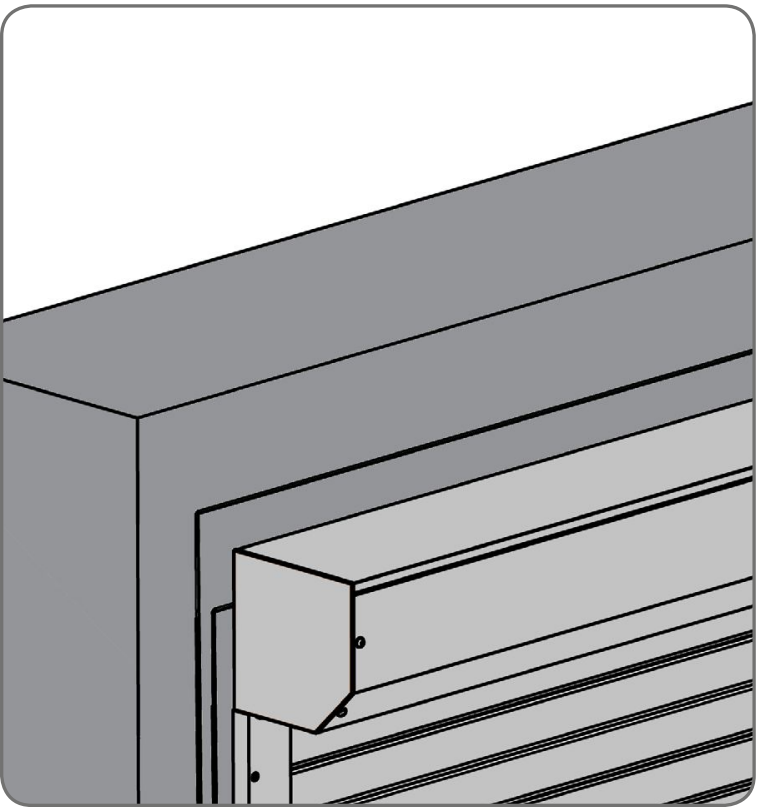

Po overení funkčnosti všetkých komponentov uzatvorte kryt (víko) boxu brány. Skrutky dotiahnite pevne a rovnomerne. Skontrolujte správne dosadanie krytu – nesmie vykazovať vôľu ani škrípať.

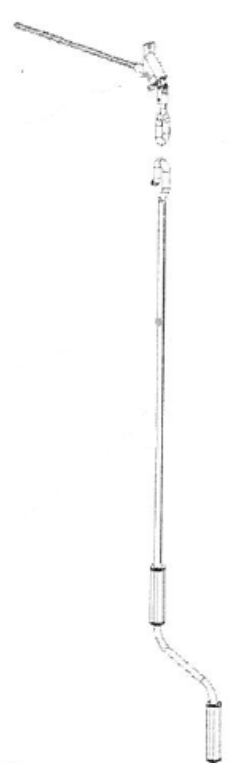

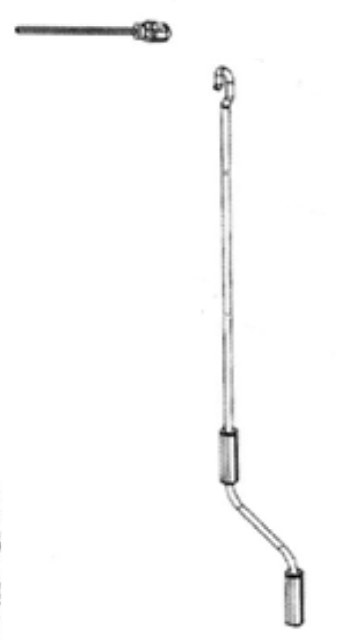

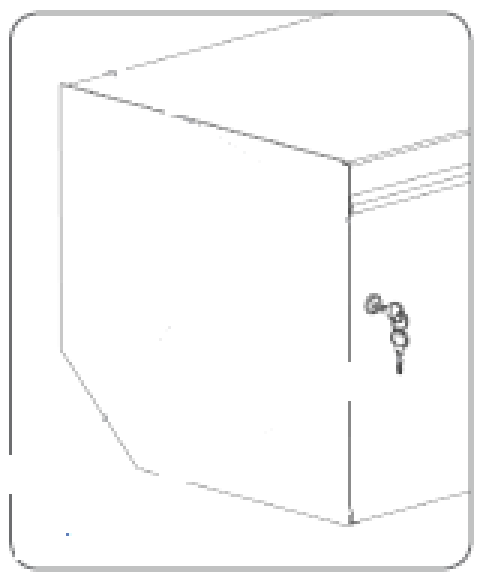

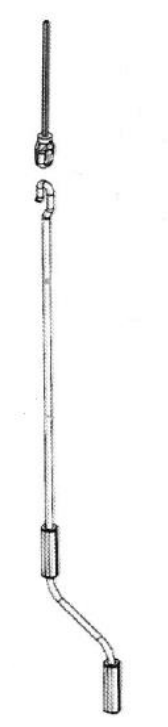

Namontujte a otestujte funkčnosť núdzového ručného pohonu. Overte, že bránu je možné bez problémov otvoriť ručne v prípade výpadku elektriny.
