Návod na montáž
Montáž žalúzií Isotra
Krok za krokom sprievodca inštaláciou žalúzií Isotra Classic, HIT a HIT II do plastových, hliníkových a drevených eurookien.
🪟 Plast · Hliník · Drevo 🔧 8 krokov montáže ✅ Norma EN 13120:2014
📋 Obsah
🔧

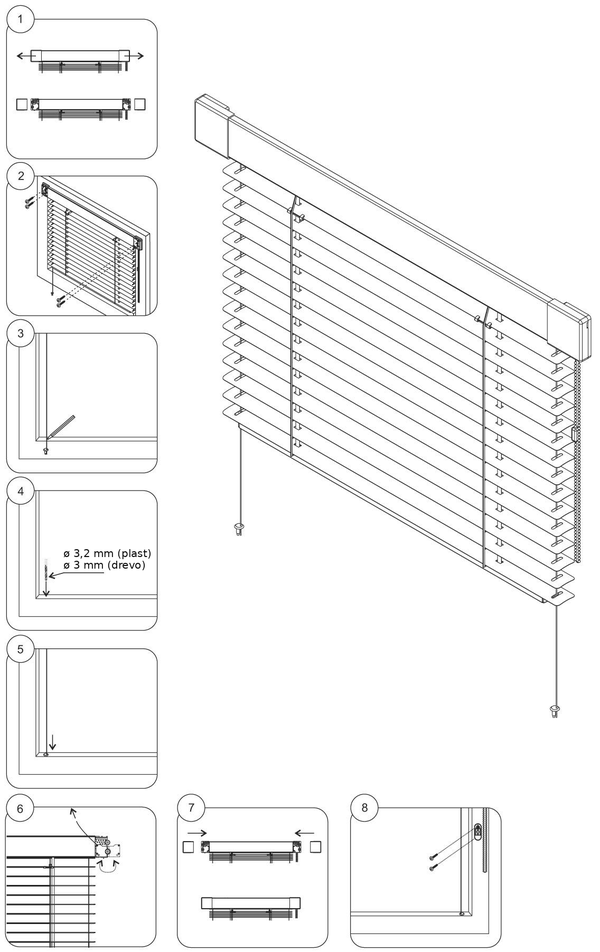

Postup montáže – krok za krokom
1
Príprava žalúzie pred montážou
Odstráňte krytyk držiakov žalúzie, rozmotajte silóny a ovládaciu retiazku.
Ak sú k montáži potrebné podložky žalúzie, nacvaknite podložky na plastovú montážnu dosku žalúzie zo zadnej strany žalúzie.
💡Hĺbka lišty 20 mm a viac → žiadna podložka.
Hĺbka 15–19 mm → jedna podložka na každú stranu.
Hĺbka 10–14 mm → dve podložky na každú stranu.
Hĺbka 5–9 mm → tri podložky na každú stranu.
Hĺbka 0–4 mm → štyri podložky na každú stranu.
Hĺbka 15–19 mm → jedna podložka na každú stranu.
Hĺbka 10–14 mm → dve podložky na každú stranu.
Hĺbka 5–9 mm → tri podložky na každú stranu.
Hĺbka 0–4 mm → štyri podložky na každú stranu.
Žalúziu priložte k oknu ešte vytiahnutú. Na okenné krídlo naznačte presné polohy všetkých skrutiek. Skontrolujte žalúziu v okennom krídle – overte, či jej rozmer zodpovedá šírke okna. Zároveň skontrolujte, či sa ovládanie (retiazka) nachádza na správnej strane.
⚠️Žalúziu spúšťame až po úplnom dokončení montáže. Pred montážou s ňou manipulujeme výlučne vo vodorovnej polohe.
2
Priskrutkujte horný rám
Žalúziu priskrutkujte k okennej ráme pomocou dvoch alebo štyroch skrutiek podľa veľkosti žalúzie. Pri plastových oknách upevňujeme výlučne do zasklievacej lišty, aby nedošlo k poškodeniu okenného krídla.
🚨 Pri uchytení žalúzie do zasklívacej lišty malej hĺbky nesmie pri dotahovaní skrutiek dôjsť ku kontaktu skrutky so sklom. Hrozí poškodenie sklenej výplne! Pred montážou overte výšku zasklívacej lišty s dĺžkou dodanej skrutky.
3
Vyznačenie pozície fixačných kolíkov
Napnite zvislo silón a vo vzdialenosti min. 5mm od skla si vyznačte miesto, kde bude umiestnený fixačný kolík. V prípade plytkých zasklievacích líšt, ktoré neumožnia vŕtať otvor z vrchu, si vyznačte miesto inštalácie fixačného kolíka z čela, resp. kolmo na krídlo okna.
⚠️ Ak tvar alebo veľkosť zasklívacej lišty neumožňuje vŕtať otvory zhora, vŕtajte otvory do čela zasklívacej lišty (kolmo na rám okna). Dbajte na to, aby ste vrtákom nepoškodili sklo – určite správnu hĺbku vŕtania!
4
Vyvŕtajte otvory pre fixačné kolíky
V spodnej časti okna, do zasklívacej lišty vyvŕtajte otvory pre fixačné kolíky vodiacich silónov.
Voľte správny priemer vrtáka podľa materiálu okna:
Voľte správny priemer vrtáka podľa materiálu okna:
Plastové a hliníkové okná Vrták Ø 3,2 mm
Drevené eurookná Vrták Ø 3,0 mm
5
Upevnenie fixačných kolíkov
Prevlečte uzlík na silóne do vyvŕtaného tovru a následne zatlačte fixačný kolík do vyvŕtaného otovru.
6
Napnutie silónu
Vykonajte napnutie vodiacich silónov vo vrchných plastových motážnych doskách. Silón zafixujte zatlačením plastového kolíčka v montážnej doske. Prebytočný silón odstrihnite nožnicami a zvyšné konce (cca 3cm) zastrčte do horného profilu žalúzie.
7
Osadenie krytiek
Po napnutí vodiacich nylonov zakryte bočné dosky žalúzie priloženými ozdobnými krytkami. Kryty zacvaknite na miesto.
8
Inštalácia držiaku retiazky
Pripevnite príchytku (držiak) retiazky. Pri plastových oknách upevňujeme opäť len do zasklívacej lišty.
Po dokončení montáže skontrolujte plnú funkčnosť žalúzie – plynulé rozvinutie, zrolovanie a naklápanie lamiel. Overte tiež, že je zachovaná plná funkčnosť okna (otváranie, zatváranie, vetranie).
✅ V každom prípade dbajte na to, aby bola zachovaná plná funkčnosť žalúzie aj okna.
